STEG MSK Classe A

STEG MSK Classe A

NOVINKA

absolútna špička medzi audio zosilovačmi určenými do auta.

  • Cena: 2249 € s DPH

Dostupnosť: do 21 dní

Výrobca: STEG

STEG MSK Classe 200 W 2-kanálový zosilňovač triedy A
Masterstroke „Trieda A" je najvyspelejšou technológiou, akú si teraz dokážeme predstaviť v oblasti špičkových zosilňovačov pre automobily.

w

Stelesňuje ciele výskumu STEG v kombinácii inovatívnych technológií, ktoré fungujú efektívne a v absolútnej rovnováhe celku. "CLASS" využíva obvodové riešenia ako absenciu spätnej väzby. Záporná operácia a operácia triedy A, technicky pripísateľná „iba" v doméne-Fi. Zavádza prekvapivý nástroj na ladenie, ktorý je schopný vylepšiť zvuk zosilňovača a uprednostniť citlivosť dell'audiofilo.

Stav „CLASS", ktorý je postavený na najmodernejšej technike, je vyjadrený v Bel Sound automobilu. Tónová konzistencia, sladkosť a trojrozmernosť zvukovej scény, ktorá dodáva očarujúce zapojenie do počúvania a demonštruje úplnú a nezmenenú reprodukciu pôvodnej hudobnej správy.

The Classe A
Bez miznutia. Trvanie signálu periódy vstupného signálu alebo aktuálny čas oscilačného signálu bez toho, že by niekedy zmizli. Takéto správanie odráža úlohu zosilnenia (bipolárne tranzistory alebo MOSFET) v lineárnej oblasti charakteristickej krivky; preto môžu najlepšie vyjadriť svoj potenciál. Aby skutočne fungoval konvenčný výstupný stupeň v triede, je potrebné, aby sa vo výstupných zariadeniach zabránilo prúdovému zaťaženiu. Trieda A preto zaisťuje najlepšiu možnú linearitu, ale s veľmi nízkym výnosom kvôli značnému rozptylu energie. A je nepravdepodobné, že prekročí 10 až 15%, z čoho sme pochopili, prečo je trieda A vyhradená iba na domáce použitie. Vynález sa týka veľkého objemu tepla, napríklad použitia objemných plutiev.

Žiadna negatívna spätná väzba
Stupne zosilnenia sú extrémne kĺbové elektronické obvody, interakcia medzi komponentmi a komponentmi je variabilná. Dizajn zosilňovača, ktorý je už sám o sebe zložitý, je zložitý, keď sa jedná o typ zvukového signálu: hudobné informácie na vstupe musia zostať nezmenené počas celého procesu, aby sa dokončil opakovaný každý mikroinformácia na zosilnenom výstupe; v tomto prípade je možné hovoriť o „vysokej vernosti". Realizácia tohto typu obvodov vyžaduje skúsenosti a hlboké znalosti technológie, komponentov a zvuku. Know-how, ktoré je potrebné využiť na vytvorenie rovnováhy medzi mnohými súčasnými faktormi. V priebehu procesu amplifikácie je negatívne ovplyvnená konštrukcia zosilňovača.

Spätná väzba má funkciu desenzibilizačného typu, obmedzuje nepresnosti spôsobené chybnou konštrukciou a zabraňuje chybám obvodu ovplyvňujúcim celkovú elektrickú účinnosť a technické parametre. Pôsobí postupnými priblíženiami, porovnávajúc amplifikovaný signál s pôvodným signálom, pričom zmena zmierňuje defekty akumulované pozdĺž amplifikačnej cesty; účinok je v spoločnom dizajne mimoriadne dobrý, ale modelovacie akcie pôsobia na originalitu hudobných vedľajších účinkov na farbu, čistotu a transparentnosť zvuku. Cieľom projektu CLASS je vytvoriť zosilňovač bez kompromisov, vyhnúť sa používaniu trikov. Výstup triedy A má medzi hlavnými charakteristikami úplnú absenciu spätnej väzby. Bez kompenzácie (prítomnej vo väčšine zosilňovačov) je výstupná fáza veľmi stabilná pri všetkých typoch záťaže. Vyhýbanie sa zavedeniu nepárnych harmonických a, podobne ako pri elektrónkach v elektrónkach, ani pri vysokom dynamickom režime ani pri počúvaní nehrozí únava. V zosilňovačoch je negatívny výstrižok výraznejší („tvrdý"), ktorý by mohol ovplyvniť tón zavedením nepárnych harmonických, ktoré zvyšujú nežiaduci spektrálny obsah.

SRDCE - vysokoúčinná technológia triedy A pre reguláciu
S cieľom rozšíriť výhody aplikácií triedy A na automobilové aplikácie sme vyvinuli obvodový systém HEART. HEART v širšom zmysle obmedzuje výkon, ktorý sa má rozptýliť, na nevyhnutne potrebný výkon, pretože zosilňovač pracuje v triede A, nepretržite prispôsobuje elektrické správanie stupňa zosilňovača podmienkam signálu a výstupného zaťaženia, čím dramaticky zvyšuje celkovú účinnosť systém je porovnávaný s tradičným zosilňovačom triedy A. Táto komplexná stratégia pôsobí bez kompromisov v akomkoľvek aspekte výkonu a zabezpečuje prehrávanie „A" až 50 Wattov RMS na kanál.

Úprava pracovnej triedy a dynamickej rezervy
CLASS je prvý zosilňovač schopný hrať poslucháča so zvukovým systémom prehrávaným zvukovým systémom, subjektivita dell'audiofilo skutočnosť bola doteraz na nezvládnuteľnej variabilnej fáze projektu. Napriek tomu, že sa CLASS narodil s nepochybnými sklonmi k audiofilom, má značný priestor na uspokojenie poslucháča, ktorý ocení hranie „energického". Vďaka HEART, RMS trieda A pracuje až do 50 Wattov, prekročila túto hodnotu, pričom cez operáciu triedy AB prešlo viac ako 100 wattov RMS na kanál. Horná časť chladiča obsahuje ovládač, ktorý pôsobí na polarizáciu obvodu; pri zmene polohy sa nastavuje prahová hodnota. Rozsah nastavenia sa môže meniť od 1 do 50 wattov, napríklad s polkruhovým gombíkom zosilňovač pracuje v triede do 25 wattov a okolo 25 až 100 wattov triedy AB. Vďaka tomuto nastaveniu je možné vykonať akési „ladenie" systému, ktorý sa pri zásahu do gradientov a detailov prispôsobí vnímaniu poslucháča.

Prevádzka a komponenty

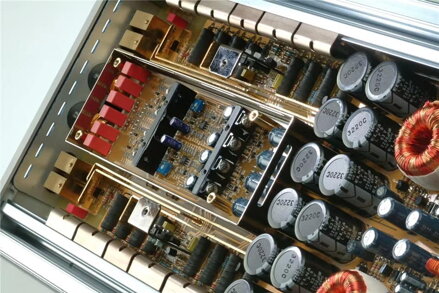

Okruh CLASSE A bol vyvinutý v snahe o úplnú symetriu od vstupu po výstup: dva nezávislé mono zosilňovače zostavené do jedného chladiča. Vstup tvoria dvojstupňové diferenciálne tranzistory typu Bipolárny tranzistor (BJT) dodávané generátormi s konštantným prúdom. Zosilňovač napätia má nízky zisk, a preto je načítaný cascode.

Tranzistor SANKEN 2SA1386-2SC3519, pár tranzistorov SANYO 2SA1011-2SC2344 a pár tranzistorov KEC KTA1700-KTC2800. Obvody sa používajú na vzájomnú reguláciu a na zabezpečenie najlepších podmienok pre každý komponent.

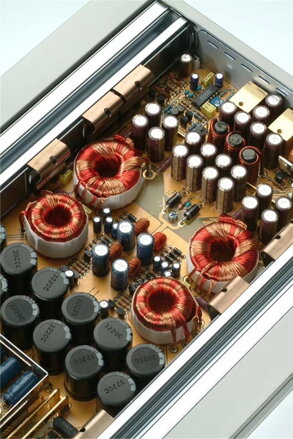

Úsek napájania je zreteľne nadrozmerný, zosilňovač CLASSE A je vybavený duálnymi DC-DC prevodníkmi stabilizovanými do 11V, jeden pre každý kanál, ktorý pracuje v režime PWM so spínacou frekvenciou nastavenou na 39KHz. Ako filtračné bunky využívajú dva toroidné transformátory a dva toroidné induktory, zatiaľ čo celková hodnota vyrovnávacej kapacity je 264 000 microFarad. Vďaka nim má CMDR (Common Mode Rejection Ratio) 90 dB a pomer kvality signálu a vysoká kvalita komponentov.

Priama technológia
TRIEDA A bola navrhnutá v technológii STRAIGHT-IN, ktorej cieľom je skrátenie nevyhnutných signálových trás medzi vstupom a výstupom. Architektúra obvodov nezahŕňa fázu predzosilnenia, rozhodnutie, ktoré pomáha redukovať celkovú cestu hudobných informácií a minimalizuje rušenie generované procesom amplifikácie.

Nízka tolerancia pasívnych komponentov
Používajú sa vybrané vysoko kvalitné komponenty: rezistory a kondenzátory s nízkou toleranciou, polyesterové kondenzátory s vysokou linearitou a nízkym tepelným driftom a špeciálne navrhnuté pre automobilové aplikácie. Každý detail má vynikajúci výkon, ktorý sa v priebehu času nemení.

Vysoká kvalita použitých materiálov
Vstupné pripojenia RCA RCA sú pozlátené a integrované v ochranných valcoch. Medené tyče zdvíhané pomocou DPS; Toto riešenie sa používa na zníženie tepelného stresu vo vnútri zosilňovača a na ochranu všetkých komponentov pred deštruktívnymi tepelnými cyklami.

PRHESS - primárne regulovaný vysoko efektívny systém zásobovania
Fáza napájania je založená na obvodoch PHESS, revolučnej inovácii, ktorú predstavil Steg vo svete prevodníkov DC-DC motorových vozidiel. Je to v skutočnosti PWM stabilizovaný obvod zvyšujúci napätie, ktorý má veľmi vysokú účinnosť (porovnateľnú s nestabilizovanými prevodníkmi). , Celkovo sa to premieta do značnej úspory energie a úplnej necitlivosti zosilňovača. Výsledkom je výrazné zvýšenie efektívnosti v porovnaní s priemerom.

Ochranný systém
Classe A má celkový ochranný systém riadený mikroprocesorom, ktorého úlohou je nepretržité monitorovanie týchto funkcií:

Skrat výstupu
Jednosmerný prúd na svorky reproduktora
Zvyšuje sa teplota
Stlmenie v prechode po zapnutí
Mimo rozsah napájacieho napätia
Inteligentné ovládanie ventilátora „INTELLISPEED"
Početné „senzory" prítomné v obvode vysielajú nepretržitý tok údajov, ktoré sú spracovávané veľmi vysokou rýchlosťou. Vďaka špeciálnemu softvéru ochranný systém reaguje okamžite, príležitostne koná a signalizuje všetky poruchy pomocou LED diódy umiestnenej na ovládacom paneli.

GR.IPS - vylepšený systém trasy GRound
Na začiatku CAR HI-FI je potrebný hlavný problém s elektrickými a elektromagnetickými poruchami spôsobenými vozidlami. Aby sa zabránilo uzemneniu v spojení medzi autorádiom a výkonovou elektronikou. Tento systém sa ukázal byť obzvlášť účinným a spoľahlivým, toľko hi-fi výrobcami. Ukázalo sa však nedostatočne, pretože vo veľkej miere tlmí poruchy elektrického typu (alternátor), zatiaľ čo má menší vplyv na poruchy elektromagnetického typu (vybíjanie zapaľovacej sviečky). My v moste sme prekročili tento rámec tým, že sme navrhli systém, ktorý bojuje proti dvom typom rušenia, s alternatívou k vyváženým vedeniam, ale rovnako efektívnym, s ďalšou výhodou, že neznižuje kvalitu zvuku a zachováva kompatibilitu s existujúcimi štandardnými pripojeniami (zdviháky). Obvody GR.IPS v skutočnosti izolujú každé vstupné uzemnenie od ostatných, čím obhajujú riziko slučiek vo viaczosilňovaných konštrukciách a viackanálových zosilňovačoch (väčšinou podliehajúcich tomuto riziku), alebo ak systém nebol zapojený do zvláštna starostlivosť.

„INTELLISPEED" - regulátor výkonu inteligentných chladiacich ventilátorov
Účinnosť chladiaceho systému CLASS A patrí medzi najvyššie dostupné na trhu. Výnimočné charakteristiky rozptylu sú výsledkom vysoko inovatívnych konštrukčných možností vrátane dynamického systému núteného vetrania riadeného dynamickým mikroprocesorom na najvhodnejšie miesta. Vstavané senzory neustále monitorujú tepelné / elektrické podmienky tranzistorov a diód, komunikujú s mikroprocesorom v reálnom čase. Riadiaci systém interpretuje merania a reaguje s inteligentným ovládaním ventilátorov a aktivuje ich, keď teplota chladiča prekročí 40 ° C alebo keď je napájacie napätie väčšie ako 10A. Keď je systém v stave toku, prechádza zmenou rýchlosti systému.

Rozmery 46,6 x 6 x 25,5 cm
Technické dáta
Špecifikácie zosilňovača:
Výkon RMS pri 14,4 V
2x 100 W (4Ω)
1x 200 W (2Ω)
Maximálny prahový prevádzkový režim triedy A 2x 50 W
Topológia zosilňovača: Trieda A
Tlmiaci faktor:> 36 (1 kHz 4ohms)
Rozsah vstupnej citlivosti: 400mV ÷ 5,5V
Imputná impedancia: 5 kOhm
Frekvenčná charakteristika: 5 Hz až 250 kHz (-3 dB @ 1 W)
Harmonické skreslenie (THD): <0,8%
Intermodulačné skreslenie (DIM): <0,12%
Napájacie napätie: 10,5-16 VDC
Pomer signálu k šumu:> 101 dB
Najnižšie odporúčané zaťaženie: 2 ohmy
Záporná hodnota spätnej väzby: 0dB
odporúčanie
Odporúčať poistku elektrického vodiča: 100A (externá)
meranie
Hmotnosť: 7 kg
Rozmery (D x Š x Vv cm): 46,6 x 6 x 25,5

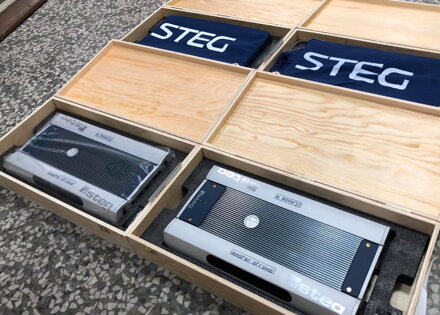

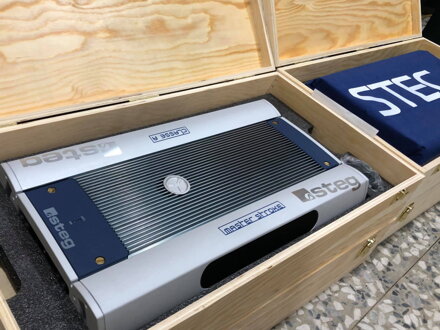

Rozsah doručenia
STEG MSK Classe A Amplifier
Ochranná taška
4x posuvná fixačná pätka
1x držiak poistiek Audiolink PRF300
1x ochranná poistka 100A
Výrobca STEG
Zosilňovač typu produktu
Zosilňovač triedy A
Kanály 2 kanály
Diaľkové ovládanie č
Menovitý výkon (RMS) 200 W
Výkon RMS 4Ω 2x 100 W
Výkon RMS 4Ω (premostený) -
Výkon RMS 2Ω -
Výkon RMS 2Ω (premostený) 1x 200 W
Výkon RMS 1Ω -
Výkon RMS 2Ω (prepojený) -
Hornopriepustný filter (HPF) -
Dolnopriepustný filter (LPF) -
podzvukové -
Čiastková fáza -
Zvýraznenie basov -
Frekvenčná charakteristika 5 Hz ÷ 250 kHz (-3 dB @ 1 W)
Pomer S / N> 101 dB
THD @ Menovitý výkon <0,8%
Vstupná citlivosť 400mV ÷ 5,5V
Testované napätie 10,5 V - 16 V DC
